高校食堂管理是高校管理工作的重要組成部分，也是實現高校一體化管理的重要組成部分，為了在現有食堂管理系統基礎上，進一步提高高校食堂的安全綜合管理水平，筆者提出了把射頻識別技術RFID應用于高校食堂管理中的構想，并簡要設計出基于RFID技術的食堂管理系統，將給高校食堂管理帶來極大便利。

1 RFID概述

　　RFID 的全稱是Radio Frequency Identification，即無線射頻識別，這是一種非接觸式的自動識別技術，它通過非接觸式和非線性可見的方式來傳送標識資料，達到身份識別的目的。近年來其已在國內外得到迅速的發展，被廣泛應用于商業、交通、物流等多個領域，隨著成本的下降，技術的不斷完善，RFID 技術的全面推廣和普遍應用將是不可逆轉的趨勢。

　　1．1 RFID 系統的組成

　　RFID 系統主要包含三個主要組成部分。

　　(1)RFID 標簽，可存儲被識別對象的相關數據。RFID標簽包括一個微芯片和一個耦合元素(天線)，可通過射頻進行通信，它分為主動型和被動型兩種。主動型標簽本身需具備能源，可主動發送RF信號；而被動型標簽只能從讀寫器發出的詢問信號中獲得用于通信所需的能量。RFID讀寫器包括射頻模塊、控制單元和一個耦合元素，它通過射頻通信給標簽發送詢問信號，對數據標簽數據進行讀／寫操作，數據處理系統利用讀取的數據進行相關操作，如可將其作為一個產品信息數據庫的查詢密匙或作為跟蹤日志等。

　　(2)RFID 讀取器，能發出“詢問”信號，識別相關對象，可對對象的標簽數據進行讀／寫操作。RFID讀寫器通過查詢對象標簽的ID(存放于標簽內)識別一個特定的對象。如果存在多個識別對象，讀寫器會收到多個響應，這些響應將互相影響，從而發生沖突。因此RFID系統需要一個防沖突算法，目前主要的解決方案包括概率型算法和確定型算法兩種，兩種方法各有優缺點，需視具體情況采用。

　　(3)數據處理系統，利用 RFID 讀寫器獲得的標簽數據進行相關操作。

　　1．2 RFlD 系統的基本工作原理

　　RFID 工作原理并不復雜：電子標簽中存在著約定格式的 EPC 碼，將電子標簽附著在待識別的物體上，閱讀器通過 Antenna 發送射頻信號。當標簽進入磁場后，接收讀寫器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息(Passive Tag，無源標簽或被動標簽)，或者主動發送某一頻率的信號(Active Tag，有源標簽或主動標簽)，閱讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。如圖2所示，在該電磁場系統中，讀寫器通過天線發出一個電磁(EM)波，電磁波以一個球形波向前傳播。當標簽進入磁場時產生感應電流從而獲得能量，發送出自身編碼等信息，被讀取器讀取并解碼后送至電腦主機進行有關處理。如圖1所示。

2 RFID 技術的特點及優勢分析

　　2．1 RFlD 技術的特點

　　RFID技術基于電磁感應原理，無需物理接觸即可完成信息讀寫，讀寫所需瞬間能量由讀寫器提供，相對其它各種讀寫技術有如下特點。

　　(1)讀寫無需物理接觸，避免了物理接觸所帶來的各種障礙，如卡片、讀寫頭擦劃受損等，食堂油污和高溫對卡片信息讀寫無影響。

　　(2)卡片表面無裸露芯片，避免了芯片脫落、靜電擊穿、彎曲損壞等現象。

　　(3)使用時無需固定方向，方便快捷。

　　(4)每張卡片均有不同序號，無法復制，保密性極高。

　　(5)每次信息讀寫過程符合ISO／IEC DIS9789—2標準的三次DES}J,密要求，安全可靠。

　　2．2 RFID 技術的優勢

　　RFID 識別技術較傳統的IC卡識別技術有更多的優越性，主要體現在以下幾個方面。

　　(1)識別速度快：標簽已進入磁場，讀寫器就可即時讀取其中的信息，并能同時處理多個標簽，實現批量識別，這在高校食堂中尤為適用，高校學生數量眾多，食堂人口流量極大，通過批量識別可以加快消費速度，緩解就餐壓力。

　　(2)應用范圍廣，使用壽命長，可用于粉塵油污等高污染環境和放射性環境，適合食堂使用。

　　(3)可重復使用：RFID標簽因為自身資料可更新，因此可以重復不斷地使用，為高校食堂管理節約了成本，如：畢業生離校時可對標簽進行回收，新生到來時可以繼續使用。

　　(4)更好的安全性：可以嵌在或附著在不同形狀、類型的產品上，且可為標簽數據的讀寫設置密碼保護。

3 RFID 技術在食堂管理系統的應用

　　該系統摒棄了食堂使用的傳統 IC 卡，采用 RFID 非接觸式射頻識別技術，有效的防止了用戶刷卡消費時的磨損，提高了用戶飯卡(RFID電子標簽)的使用時限。

　　3．1 RFID 技術在食堂管理系統中的應用

　　根據高校食堂的特點，將 RFID 管理系統分成三部分。

　　(1)用戶使用的飯卡(RFID 電子標簽)。這里的用戶包括學生、老師及其他高校內部人員。將用戶信息寫入電子標簽，制成用戶的私人識別卡。

　　(2)RFID 閱讀器。在每個食堂售飯窗口處安置一個閱讀器，將讀取到得用戶信息傳至后臺數據庫查詢，讀取卡上金額，并扣除相應消費金額，如果用戶信息有誤，如，卡上余額不足，則系統蜂鳴提示。

　　(3)后臺數據庫管理系統。將用戶的注冊信息存儲在數據庫中，可以方便管理員對食堂消費業務的查詢。

　　3．2系統子模塊劃分

　　本系統劃分為三個子系統，普通管理員模塊、系統管理員模塊和刷卡點管理員(一般為食堂工作人員)，各個子系統相互依存，分別實現不同功能。

　　3．2．1普通管理員模塊

　　這里的普通管理員是指后臺服務管理的工作人員，他們的主要功能有以下幾項。充值：添加RFID卡金額。

　　查詢：查詢用戶基本信息和消費明細，并可打印消費清單。

　　掛失、激活：用戶丟失卡后，鎖定用戶 RFID 卡；辦理或拾獲卡后，激活 RFID 卡。

　　3．2．2系統管理員模塊

　　系統管理員可以對后臺數據庫直接進行操作，他們的主要功能有以下幾項。查詢：當日／月的充值總額、用戶的總消費金額及各個窗口的入賬總金額。

　　限制消費時段、金額：刷卡時間段是6：00～22：00，每次刷卡額度最高2O元，累計一天刷卡金額≤4O元。

　　信息管理：管理一般管理員的基本信息，如職工號、姓名、身份證號等。如圖2所示。

　　3．2．3刷卡點管理員

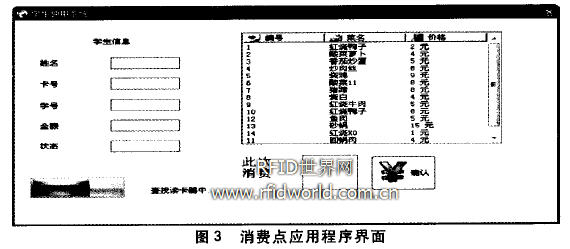

　　在各個刷卡消費點，都有負責刷卡的工作人員，主要工作即是確認用戶刷卡(即扣除卡上的金額)，并且可以設定自動刷卡金額，同時還能設定展示當天的菜品以及相關菜品的價格等信息。如圖3所示。

　　3．3開發工具選擇

　　本文應用程序的設計采用高級語言學術論壇 SCIENCE＆TECHNOL0GY c++，利用MFc的面向對象的方法，編譯器是Visual C++6．0，數據庫選用了SQL Sever 2000，采用的讀卡器是射頻設備D8，VC++6．0與RFID射頻設備D8通過D8自帶的一個WINDOWS 32位動態庫“comRD800．dll”所提供的接口來進行連接。在此庫函數中，提供了有如下主要的接口函數。

　　(1)int dc—init(int port，long baud)。
　　功能：初始化通訊口；參數：port：取值為0～l9N ，表示串口1～20；為100時，表示USB口通訊，此時波特率無效；

　　baud：為通訊波特率9600～l1 5200 l返回：成功則返回串口標識符>O，失敗返回負值。

　　(2)int dc_exit(int icdev)。
　　功能：關閉串口；
　　參數：icdev：通訊設備標識符；
　　返回：成功返回0。

　　(3)int dc_card(int icdev，unsigned char
　　— Mode，unsigned long 十一Snr)。
　　功能：尋卡，能返回在工作區域內某張卡的序列號；

　　參數：icdev：通訊設備標識符；_Mode：
　　尋卡模式；一Snr：返回的卡序列號。

　　(4)int dc—beep(int icdev，unsigned int
　　— Msec)。

　　功能：蜂鳴；

　　參數：icdev：通訊設備標識符；unsigned
　　int_Msec：蜂鳴時間，單位是10秒;返回：成功則返回0。

　　3．5系統特點

　　(1)實用性。系統采用友好的圖形用戶界面方式，用戶能簡單方便地進行點菜、消費操作，交互性較好。

　　(2)可靠性。系統在設計過程中，采用了較強的容錯功能，對用戶的非法操作均有限制和提示信息(如：卡上金額不足等)，數據出錯具有相應的提示信息及處理功能，并且每個處理環節都具有較高可靠性。

　　(3)通用性。系統設計過程中，遵循一般高校食堂管理的基本制度，在各高校食堂管理中具有通用性。

4 制約 RFID 技術全面推廣應用的原因

　　盡管 RFID 技術已經在一些領域廣泛應用，但 RFID 技術的快速發展還是受到許多因素的制約。

　　(1)標準問題。難以統一的標準體系限制了 RFID 全球化的應用，各個國家和地區出于自身安全和利益的考慮，都在積極指定自己的標準，但是各個標準之間互不兼容，如何讓這些標準兼容，讓一個 RFID 產品能順利的在世界范圍內流通是當前亟待解決的問題。

　　(2)成本問題。RFID 系統建立成本分為初建費用和運行費用。初建費用包括：RFID 接受讀取器、電子標簽、管理用微機等設備費用和搭建網絡費用。RFID 系統的設備功率都很小，很少需要維護，因此運行費用比較低，但是初建費用卻相對較高，若在高校中廣泛推廣，將大大增加高校管理成本。

　　(3)環保問題。電子標簽一旦大規模應用，數量將是十分龐大的，電子標簽目前的生產工藝有腐蝕和印刷兩種，而這兩種生產工藝都存在著環境污染問題，而且數以千萬的電子標簽大量應用，其完全回收也是我們必須考慮的問題。

　　(4)安全問題。當前廣泛應用的無源 RFID 系統并沒有可靠的安全機制，在一些對安全性要求較高的領域還無法展開大規模的應用，如果電子標簽中的信息被竊取，將會為用戶帶來不可估量的損失。

　　(5)技術完善問題。雖然電子標簽技術已經比較成熟，電子標簽在國外也得到了廣泛的應用，但總體上包括閱讀器、數據交換與管理系統的技術還不夠成熟，存在設備銜接的問題。

　　由此可見，由于目前 RFID 技術的發展現狀在滿足實際需求方面仍存在不足，RFID技術在高校管理領域的推廣和應用仍然受到限制。

5 結語

　　現代化的高校離不開現代化的管理，雖然目前 RFID 技術的發展現狀在實際需求方面仍存有不足，RFID 技術在高校食堂管理領域的推廣和應用仍然受到限制，但是，RFID 技術可以讓高校食堂管理實現真正的智能化管理，最大化地提高工作效率。RFID 技術所具備的獨特優勢是其它識別技術無法比擬的，RFID 技術是高校食堂管理系統的發展趨勢，也是高校其它管理領域的發展趨勢。筆者堅信：隨著 RFID 技術的不斷改進、RFID 技術標準的統一、相關設備成本的降低，它將在一定時期內取代目前廣泛使用的接觸式 IC 卡，在高校食堂和其它管理領域中日益推廣和普及。

　　(文/西南科技大學 何印 劉施羽 李江一)
