基于CAN總線和RFID技術的礦井定位系統設計

作者:《煤礦安全》高 群 劉江霞
來源:RFID世界網
日期:2008-11-28 11:17:45
摘要:根據礦井安全生產的需要,設計了基于RFID技術的礦井定位系統。使用帶ECAN模塊 的PIC單片機PIC18F4580和射頻收發芯片ADF7020作為讀寫器的核心器件,并使用CAN總線網絡實現各個讀寫器與監控器通信。在讀寫器的軟件設計中,實現了CAN總線通信的收發程序以及基于ISO/IEC 18000—6e協議的收發器與電子標簽間的通信程序。礦井定位系統提高了礦井生產的管理效率,保障了礦井的安全生產,實現了人員定位、生產監控等功能。
關鍵詞:RFIDCAN總線讀寫器定位

引 言

     近年來,礦井安全事故頻發。在分析近期幾個煤礦特大事故時發現幾個共性問題:地面與井下人員的信息溝通不及時;煤礦事故發生后,搶險救災安全救護的效率低,搜救效果差 。為了在礦難發生后能夠迅速確認礦難位置和被困員工人數,以最快的速度開展營救工作,保障礦工的生命安全,在礦井中布置基于高新技術的安全監控管理系統勢在必行。

     本文設計了1個基于CAN總線網絡和射頻識別技術的礦井定位系統,該系統可以實時地將礦井
下人員及礦車的當前位置通過CAN總線網絡傳送到位于地面的上位機,不僅可以掌握井下作業情況,而且一旦發生安全事故,可以立刻確定被困人員所處的位置及人數,以便迅速展開救援工作。

1 、RFID技術和CAN總線簡介

射頻識別(RFID,Radio Frequency Identification)技術是利用無線電波進行通信的一種非接觸式自動識別技術。射頻識別系統由讀寫器和電子標簽(Tag)組成 ,每個Tag具有1個全球唯一的ID號,可以與讀寫器進行無接觸的信息交換。根據射頻識別系統的工作頻率,可分為低頻(100—500 kHz)、中頻(10—15 MHz)、射頻(850—950 MHz)和微波(2.45—5.8 GHz)系統,不同的工作頻段影響系統的讀寫距離。按Tag的供電方式,可分為有源和無源兩類。

     有源Tag需要電源供電,讀寫距離遠,但使用不方便,價格高,壽命有限;無源Tag使用讀卡器天線發射的電磁波的能量,因此無源Tag的讀寫距離有限,但壽命長、體積小。基于在礦井下使用的特殊環境,將Tag嵌人到礦工的安全帽或皮帶中,因此本系統使用無源Tag,增加其使用壽命。低頻和中頻系統對Tag的讀寫距離只有10 cm左右,射頻系統的讀寫距離可達7 m 左右,微波系統(主要使用有源Tag)可達幾十米。由于礦井下需要相對精確的定位信息,而且還要讀寫方便,本系統選擇工作在射頻波段,需要在礦井中每隔15m左右安裝1個讀寫器。

     CAN(Controller Area Network)總線最早由德國BOSCH公司提出,主要用于汽車內部測量與控制中心之間的數據通信。由于其良好的性能,廣泛應用于其他領域當中,并逐漸成為主要通訊手段。其主要特點有:國際標準的工業級現場總線,傳輸可靠,實時性高 ;傳輸距離遠(無中繼最遠10 km),傳輸速率快(最高1 bit/s);單條總線最多可接1 10個節點,并可方便的擴充節點數;報文為短幀結構并有硬件CRC校驗,受干擾概率小,數據出錯率極低;出錯的CAN節點會自動關閉并切斷和總線的聯系,不影響總線的通訊;非破壞性總線仲裁技術,可多節點同時向總線發數據,總線利用率高;總線上各節點的地位平等,不分主從,突發數據可實時傳輸;具有硬件地址濾波功能,可簡化軟件的協議編制;CAN—bus 總線系統結構簡單,性價比極高。當?shù)V井通訊網絡需求達到更遠的通訊距離(大于10 km),或者終端數目較多(大于110個)時,安裝CANbridge網橋可以成倍地延長通訊距離,也可以成倍地增加CAN—bus網絡中終端設備的數目。而且在礦井中使用CAN總線網絡還有利于將礦井中相互獨立的各種類型系統互通,進行統一管理。

2、 礦井定位系統硬件設計

    礦井定位系統結構如圖1所示。本系統中監控器位于地面的監控室,通過CAN轉換卡與CAN總線相連,其上運行由Visual C++編寫的監控軟件,可以動態顯示礦工當前位于哪一基站附近,還可以向某些基站發出查詢命令,查詢某一員工當前位置;射頻讀寫器作為基站安裝在礦井中的已知位置,通過CAN總線與其他基站和監控器相連;礦工進入礦井時都要佩戴安全帽或腰帶(內嵌電子標簽),并且電子標簽的ID已與監控系統信息相關聯。當通信距離長、基站節點數量多時,可以使用CANbridge延長CAN總線網絡。

圖1 礦井定位系統結構

    本系統使用的無源電子標簽是TI公司的RI—UHF—STRAP一08,其符合EPCglobal TM Gen2(v. 1.0.9)和ISO/IEC 18000—6c協議標準,內置192bit的存儲器(96bit的EPC存儲器、32bit的操作密碼、32bit的KILL密碼、32bit的Tag—ID存儲器),工作在860~960MHz的頻段,但此頻段還未推出專用的讀寫器模塊,因此本系統的重點是射頻讀寫器的研制。讀寫器的結構如圖2所示。

    考慮到礦井中的設備需要防爆安全認證,本系統設計中盡可能地減少外圍芯片數量。MCU采用美國微芯公司的PIC1 8F4580單片機,此單片機集成了基于ECAN技術的CAN總線控制模塊、lO位A/D模塊、增強的通用串口模塊、32KB的增強型Flash存儲器等,內部資源豐富,簡化了系統設計。


圖2 讀寫器的結構

     射頻收發模塊使用AD公司的可編程射頻收發芯片ADF7020,工作頻率為431~478 MHz和862~956MHz波段,收發過程工作在半雙工方式,支持ASK/FSK/OOK/GFsK等多種調制方式。CAN總線驅動器使用的是致遠電子的通用CAN收發器芯片CTM8251A,此芯片將傳統的CAN總線驅動電路的光電隔離和CAN驅動器集成到一塊芯片,提高了通信的可靠性。

2.1 PICl8F458O與CTM825lA 的接口電路PIC18F4580帶有CAN控制模塊,支持CAN1.2、CAN2.0A、CAN2.0B協議,只需外接CAN驅動器即可實現CAN模塊的硬件設計,接口電路如圖3所示。CAN發器芯片CTM8251A具有DC 2 500 V隔離功能,符合ISO 11898標準,數據速率最高達1Mbps,具有自動熱關斷保護功能,并且未上電或欠壓節點不會影響CAN總線的正常工作。

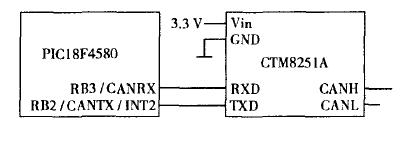

圖3 CAN模塊接口電路

2.2 PIC18F4580與ADF7020的接口電路

      圖4為MCU與射頻收發模塊的接口電路。PIC18F4580單片機通過ADF7020的串行數據輸入引腳SDATA向ADF7020發送編程控制字,控制其工作方式,并可以通過串行數據讀回引腳SREAD讀取ADF7020的工作狀態,SLE引腳作為控制字的鎖存信號。DATA I/O引腳是發送信號輸入和接收信號輸出分時復用引腳,收發工作在半雙工方式,因此MCU工作在半雙工的同步通信模式下,通過串行同步接口接收或發送數據。當ADF7020接收到一個來自天線的有效信號后,通過INT/LOCK引腳向MCU發出中斷信號。

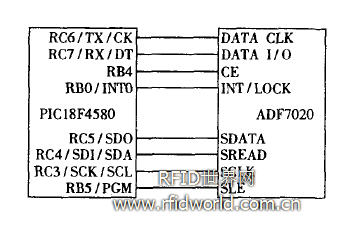

圖4 PIC18F4580與ADF7020的接口電路


3 、系統的軟件設計

     本設計的編程環境是MPLAB IDE軟件并內嵌MPLAB—C18,可以支持C語言編程。系統的軟件主要分為PIC18F4580初始化、ADF7020初始化、CAN數據收發、讀卡器與電子標簽間的通信算法等部分。

     PIC18F4580初始化主要是對片內各個功能模塊的初始化,包括:CAN模塊初始化,USART模塊初始化,WDT初始化,設置各個端口的方向等。ADF7020初始化主要包括:設置晶振電路的接人方式,信號的調制/解調方式(ISO/IEC 18000—6c標準中使用ASK),定義調制信號的調制輸出功率,打開VCO、PLL和輸入輸出時鐘等。在CAN數據收發程序中,讀寫器的MCU通過CAN總線向上位機實時發送讀寫器識別出的Tag的相關信息,而CPU接收來自上位機的控制命令數據,其流程圖如圖5所示。

     本系統要求讀寫器能夠識別到其覆蓋范圍內的所有Tag,但在讀寫器覆蓋范圍內的Tag會幾乎同時響應讀寫器的指令,這樣響應信號就會發生碰撞,導致通信失敗,讀寫器無法正確識別Tag。因此,讀寫器軟件系統要加人防碰撞算法,保證讀寫器能夠與電子標簽正確地交換信息。本系統使用支持ISO/IEC 18000—6c協議的電子標簽,規定使用基于概率類型的時隙隨機防碰撞算法。此算法的工作過程為:電子標簽進入讀寫器覆蓋范圍后進人Ready狀態;讀寫器發送Select命令和Query命令信號(開始一個新的Round周期)并監聽響應信號;電子標簽收到Query命令后將一個16位的隨機(或偽隨機)數(數值范圍為0000H~3FFFH,即共有多達215個時隙可供使用)裝載到時隙計數器中,進入Arbitrate狀態,當電子標簽每接收到一個QueryRep命令,時隙計數器就會進行減法操作(Query命令中規定了每次減的值Q,而且可以使用QueryAdjust命令修改先前的Query命令規定的Q值);

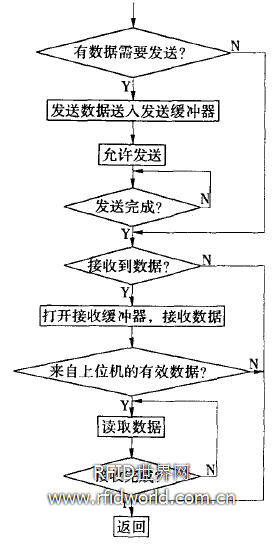

圖5 CAN收發程序流程圖


     當計數器減為0時電子標簽就進入Reply狀態,此時向讀寫器發出一個16 bit的(偽)隨機數作為應答信號;如果電子標簽收到一個有效的ACK信號(正確包含自己向讀寫器發送的16 bit隨機數),那么電子標簽就會進入Acknowledged狀態,否則如果沒有收到正確的ACK,則表明發生碰撞,返回Arbitrate狀態;在確認狀態中,電子標簽向讀寫器發送包含自己的PC(Protocol Contro1)、EPC(Electronic Product Code)和16bit的CRC校驗等字段的信息;此后讀寫器向電子標簽發出Read命令,可以讀Tag的EPC和TID 的部分或全部內容;讀取后Tag又回到Ready狀態。


讀卡器與電子標簽間的通信算法流程圖如圖6所示。
      由于ISO/IEC 18000—6c協議使用基于概率類型的時隙隨機防碰撞算法,與ISO/IEC 18000—6a協議的ALOHA算法 和ISO/IEC 18000—6h協議的自適應二進制數算法相比,由于時隙隨機防碰撞算法在Tag中使用時隙計數器進行防碰撞,大大簡化了讀寫器CPU的編程工作,并提高了讀寫器的工作效率。

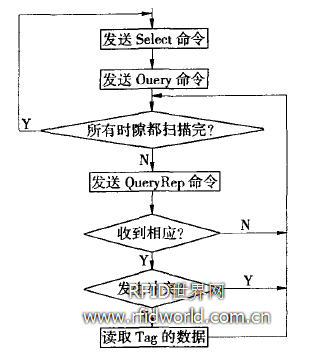

圖6 讀卡器與電子標簽問的通信算法流程圖

4、 結語

      本文針對煤礦安全生產的需要,設計了基于RFID技術的礦井定位系統。為了提高系統的可靠性,減小防爆安全認證的難度,設計中使用高集成度芯片,以減少分立元件的數量。在讀寫器中實現了基于最新的ISO/IEC 18000—6c國際標準協議的軟件設計,不僅減小了沖突發生的概率,而且大大提高了讀寫器CPU的效率。讀寫器與上位機的通信使用了可靠性較高、礦井中廣泛使用的CAN總線技術,使地面監控室可以及時了解井下的工作狀況。



--------------------------------------------------------
