電子標簽，又名智能標簽，它是使用小型天線的非接觸式IC卡，其核心是采用了RFID射頻識別技術、存儲容量較小的芯片，具有智能讀寫及加密通信的能力。
　　上海華虹集成電路有限責任公司繼成功開發出具有自主知識產權的8k bit非接觸式IC卡芯片（成功應用于上海公共交通卡項目），64k bit接觸式CPU卡（成功應用于上海社會保障卡項目）等一系列智能卡產品后，又推出SHC1102無線電子標簽產品。該產品出自對實用性，可靠性和經濟性等方面的考慮，面向低成本運用，并具有易于回收的特點。其技術和測試標準都符合ISO14443 Type A國際標準。華虹SHC1102無線電子標簽產品適用于軌道交通AFC收費系統中的IC卡單程票、供應鏈管理、專業防偽、巡更、航空包裹管理、電子門鎖等經濟型領域。

　　1 電子標簽的特性
　　數據存儲：數據可隨時更新。
　　讀寫速度：與條形碼相比，無須直線對準掃描，讀寫速度更快，可多目標識別和運動識別。
　　使用方便：體積小，容易封裝，可以嵌入產品內。
　　安全：序列號惟一，采用認證來防止數據的非法讀寫，難以偽造。
　　耐用：避免了機械故障、壽命長（一般可達十年以上）、可抵抗惡劣環境。

　　2 技術原理
　　無線電子標簽(SHC1102)由射頻電路、控制邏輯、EEPROM接口和小容量EEPROM組成。對 SHC1102 的操作可通過讀寫機具中承擔著數據編解碼、相互認證、加解密等功能的專用集成電路 SHC1501 進行。華虹SHC1101和SHC1102產品可以使用同一臺讀寫器進行操作。

　　2.1系統架構
　　SHC1102 的系統由讀寫器和無線電子標簽兩部分組成。如圖1所示。


　　2.2功能模塊描述

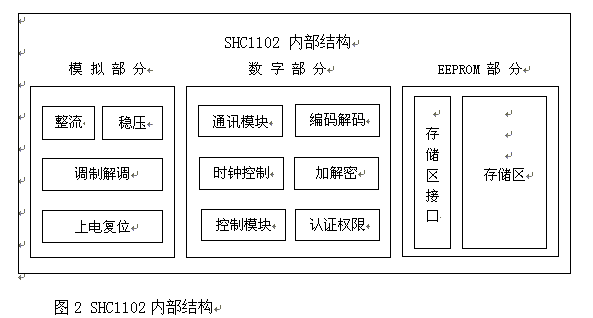

　　SHC1102是上海華虹集成電路有限公司的非接觸式IC卡芯片系列產品之一，其內部結構主要由射頻接口電路、電源電路、邏輯控制電路、EEPROM存貯單元電路四個部分組成，如圖2所示。

　　射頻接口電路主要有四個功能：<1>SHC1102芯片內部各部分電路工作時所需要的能量,通過電源產生電路完成；<2>從載波中提取電路正常工作時需要的時鐘，由時鐘恢復電路完成；<3>對進出SHC1102芯片的數據進行調制解調，由數據調制解調電路完成；<4>上電復位，由復位電路完成。
數字部分由主控制模塊、通訊模塊和信息安全模塊等部分組成。各模塊在主控制模塊的控制下，對讀卡器的指令進行響應。
　　EEPROM存貯單元電路用來存儲關鍵數據，它通過EEPROM接口電路與數字部分進行通訊。為數字部分提供必要的數據或數據讀寫指令執行的結果。由于EEPROM存貯單元在寫操作時需要高壓，因此EEPROM存貯單元電路內含高壓產生和控制電路。

　　2.3 主要技術參數
　　●工作頻率：13.56 MHz
　　●通信速率：106 kps
　　●調制方式：ISO/IEC 14443　Type A
　　●工作溫度：-20℃至80℃
　　●存貯容量：512 bits
　　●無電池：　無線方式傳遞數據和能量
　　●讀寫距離：在距讀卡器天線0-100 mm區域內能正確進行數據交換和完成各項操作
　　●采用半雙工通訊協議
　　●在無線通訊過程中通過以下機制來保證數據完整
　　---每幀有16位CRC檢驗
　　---每字節有奇偶校驗位
　　●數據安全性
　　---相互認證
　　---每張卡的序列號惟一
　　---傳輸密鑰保護
　　●靈活的的存儲結構
　　---512 位EEPROM （16 Blocks × 4 Bytes × 8 Bits ）
　　---分為2個不同訪問條件的數據區 （ DATA 1、DATA 2 ）
　　---每個塊為最小訪問單位，由4個字節組成
　　---每個芯片可定義自己獨立的密鑰 （4 Bytes ）
　　●數據保持時間大于10年
　　●擦寫次數大于10萬次

　　2.4 交易流程
　　當 SHC1102 芯片接收到讀寫器的指令后，經過指令譯碼，通過控制邏輯進行數據處理，并返回相應的處理結果。
　　當華虹 SHC1102 位于讀寫器的有效工作范圍之外時，芯片處于無電狀態，不能進行任何操作；當其進入讀寫器的有效工作范圍，芯片上電復位，進入等待狀態，在此狀態下可正確接收和響應讀寫器發送的詢卡/應答指令，并進行相互認證和讀寫等操作。

　　●詢卡(Answer to Request)　　

　　讀寫器通過發出指令來確認是否有華虹非接觸式IC卡產品（SHC1101、SHC1102）進入其操作范圍，并通過應答確認產品的類型。并由產品類型確定相互之間的通訊協議和通訊速率。

　　●選卡（Select）

　　選擇要進入下一步操作的卡序列號（UID），卡應在確認被選中后返回卡的用戶碼（CID）。

　　●認證( Authentication)

　　SHC1102進入讀寫器的有效工作范圍并正確響應之后，讀寫器與SHC1102電子標簽之間要進行相互認證。只有都通過了認證，讀寫器才能開始對卡進行權限操作（非權限讀操作無需認證即可進行）。

　　●讀寫(Read/Write)

　　在完成必要的認證后,讀寫器就可以開始對SHC1102進行讀寫操作了。
　 讀——讀一個塊，直接讀或經認證后讀。
　 寫——寫一個塊，必須先通過認證。

　　●停止（Halt）

　　將 SHC1102設置為停止等待狀態。

　　2.5存儲結構及其讀寫權限

　　SHC1102中的EEPROM存儲區容量為512 Bits，分成16個塊，每個塊由4個字節組成，每個字節有8位。塊是存儲區的最小訪問單位。

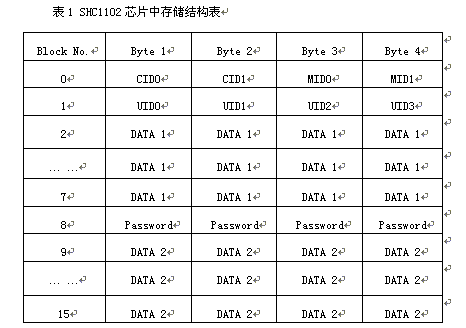

SHC1102芯片中EEPROM存儲區的結構如表1所示。


　　●制造商塊
　　塊0、塊1是特殊的數據塊，用于存放制造商代碼（MID）、客戶代碼（CID）、唯一序列號（UID），稱制造商塊。制造商塊中的數據由芯片制造商在生產過程中寫入，數據只讀，不可改寫。
　　●密鑰塊
　　塊8專用于存放認證的密鑰，稱密鑰塊，此塊存放的數據須通過認證后才可讀或可改寫。
　　●應用數據區 1 （ DATA 1 ）
　　應用數據區1 ： 塊2 ～ 塊7 （DATA 1）
　　訪問控制條件： 讀 ―― 無條件； 寫 ―― 認證 Key
　　●應用數據區 2 （ DATA 2 ）
　　應用數據區2 ： 塊9 ～ 塊15 （DATA 2）
　　訪問控制條件： 讀 ―― 認證 Key； 寫 ―― 認證 Key

　　3 綜述
　　SHC1102電子標簽作為數據載體，能起到標識識別、物品跟蹤和信息采集的作用。其應用主要是滿足了以下的幾個要求：
　　●對物品信息的跟蹤性和可追溯性的要求。
　　●對高準確度與高安全性的要求。
　　●對唯一識別與無法偽造的要求。
　　●對處理大量物品的快捷性的需求。
　　●對物品實時監控的需求。
　　在1992～1999年間射頻識別產品在全世界銷售額的年平均增長率達25.3%。由此可見，射頻識別技術具有廣闊的市場前景。
　　我國政府在1993年制定的金卡工程實施計劃及全國范圍的金融卡網絡系統的10年規劃，是旨在加速推動我國國民經濟信息化進程的重大國家級工程。由此各種自動識別技術的發展及應用十分迅猛。現在，射頻識別技術做為一種新興的自動識別技術，也在中國迅速地普及。可以說，射頻識別產品的市場是十分巨大的。
